家用電梯尺寸一覽表有哪些尺寸？

發布時間：2022-07-20 更新時間：2022-08-20

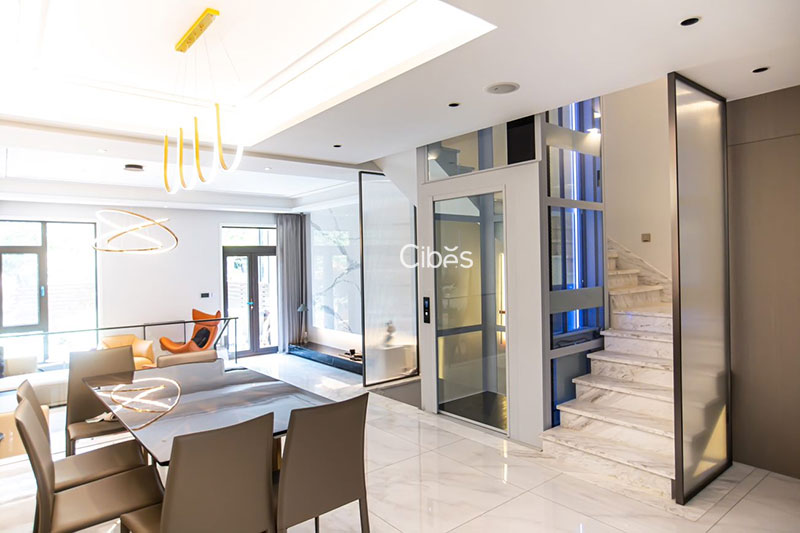

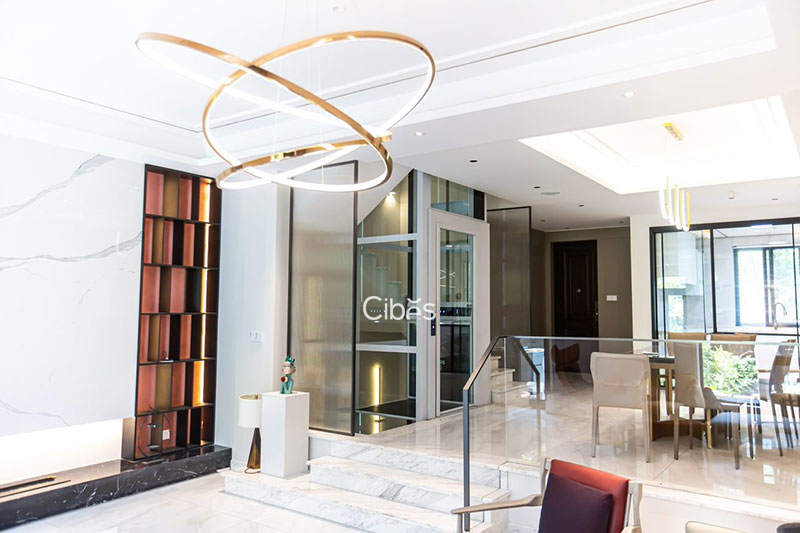

家用電梯作為非標定制的家用設備，長寬尺寸對應的占地面積一般在1~2㎡，通常不超過3㎡。以Cibes西柏思螺桿式家用電梯為例，可實現無底坑安裝，不同系列擁有不同的安裝尺寸，可滿足大部分家庭的安裝需求。

其中V90和V70系列有41種安裝尺寸可選，最大預留尺寸僅1470mm × 1540mm，占地面積2.3㎡，最小預留尺寸1070mm× 940mm，占地面積1.0㎡；V80系列有25種安裝尺寸，最大預留尺寸僅1520mm × 1760mm，占地面積2.4㎡，最小預留尺寸1020mm × 980mm，占地面積0.8㎡。

Cibes西柏思新款家用電梯尺寸一覽表：

其中V90和V70系列Cibes家用電梯有以下40多種安裝預留尺寸：

備注：*b面開門時最小參考尺寸，實際以現場測量為準；
	完成尺寸長×寬(mm)	預留尺寸長×寬(mm)	占地面積 m²		完成尺寸長×寬(mm)	預留尺寸長×寬(mm)	占地面積 m²
1	1000 × 900	1070 × 940	1.0	22	1300 × 1200	1370 × 1240	1.7
2	1100 × 900	1170 × 940	1.1	23	1400 × 1200	1470 × 1240	1.8
3	1200 × 900	1270 × 940	1.2	24	1500 × 1200	1570 × 1240	1.9
4	1300 × 900	1370 × 940	1.3	25	1000 × 1300	1070 × 1340	1.4
5	1400 × 900	1470 × 940	1.4	26	1100 × 1300	1170 × 1340	1.6
6	1500 × 900	1570 × 940	1.5	27	1200 × 1300	1270 × 1340	1.7
7	1000 × 1000	1070 × 1040	1.1	28	1300 × 1300	1370 × 1340	1.8
8	1100 × 1000	1170 × 1040	1.2	29	1400 × 1300	1470 × 1340	2.0
9	1200 × 1000	1270 × 1040	1.3	30	1500 × 1300	1570 × 1340	2.1
10	1300 × 1000	1370 × 1040	1.4	31	1000 × 1400	1070 × 1440	1.5
11	1400 × 1000	1470 × 1040	1.5	32	1100 × 1400	1170 × 1440	1.7
12	1500 × 1000	1570 × 1040	1.6	33	1200 × 1400	1270 × 1440	1.8
13	1000 × 1100	1070 × 1140	1.2	34	1300 × 1400	1370 × 1440	2.0
14	1100 × 1100	1170 × 1140	1.3	35	1400 × 1400	1470 × 1440	2.1
15	1200 × 1100	1270 × 1140	1.4	36	1500 × 1400	1570 × 1440	2.3
16	1300 × 1100	1370 × 1140	1.6	37	1000 × 1500	1070 × 1540	1.6
17	1400 × 1100	1470 × 1140	1.7	38	1100 × 1500	1170 × 1540	1.8
18	1500 × 1100	1570 × 1140	1.8	39	1200 × 1500	1270 × 1540	2.0
19	1000 × 1200	1070 × 1240	1.3	40	1300 × 1500	1370 × 1540	2.1
20	1100 × 1200	1170 × 1240	1.5	41	1400 × 1500	1470 × 1540	2.3
21	1200 × 1200	1270 × 1240	1.6

V80系列Cibes家用電梯有以下25種安裝尺寸：

備注：*b面開門時最小參考尺寸，實際以現場測量為準；
	完成尺寸長×寬(mm)	預留尺寸長×寬(mm)	占地面積 m²		完成尺寸長×寬(mm)	預留尺寸長×寬(mm)	占地面積 m²
XS	600 × 830	1020 × 980	0.8	M*	800 × 1267	1220 × 1430	1.5
S	800 × 830	1220 × 980	1	M	900 × 1267	1320 × 1430	1.6
S*	900 × 830	1320 × 980	1.1	M*	1000 × 1267	1420 × 1430	1.8
S	1000 × 830	1420 × 980	1.2	M*	1100 × 1267	1520 × 1430	1.9
S*	1100 × 830	1520 × 980	1.3	L*	800 × 1367	1220 × 1530	1.6
S*	800 × 930	1220 × 1080	1.1	L*	900 × 1367	1320 × 1530	1.8
S*	900 × 930	1320 × 1080	1.2	L	1100 × 1367	1520 × 1530	2.1
S	1000 × 930	1420 × 1080	1.3	L*	800 × 1467	1220 × 1630	1.8
S	1100 × 930	1520 × 1080	1.4	L	900 × 1367	1320 × 1630	1.9
M	800 × 1217	1220 × 1380	1.5	L	1000 × 1467	1420 × 1630	2.1
M	900 × 1217	1320 × 1380	1.6	L	1100 × 1467	1520 × 1630	2.2
M*	1000 × 1217	1420 × 1380	1.7	XL	1100 × 1597	1520 × 1760	2.4
M*	1100 × 1217	1520 × 1380	1.8
